Tipos y medidas de pernos de expansion

I. Clasificación principal de los pernos de anclaje de expansión

1, Según el principio de expansión y su estructura, los perno de anclaje tipo expansivo se pueden dividir principalmente en las siguientes categorías:
Esta es el tipo más común, que logra la expansión mediante fuerza mecánica.

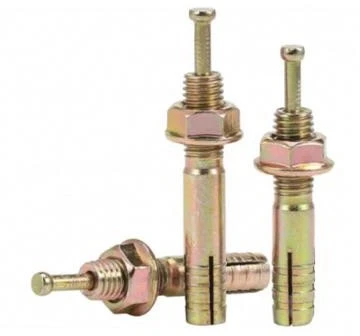

A. Pernos expansivo ordinarios (de golpeo)
Estructura y principio: Este tipo de pernos expansivos está compuesto por un vástago, un tubo de expansión y una tuerca. Durante la instalación, se inserta el perno en el orificio y, al golpear el vástago, la cabeza cónica expande el tubo de expansión, logrando así la fijación.
Ventajas: Este tipo de pernos expansivos tiene una estructura simple y bajo costo.
Desventajas: Expansión desigual, baja precarga, pobre rendimiento antisísmico, y el impacto durante la instalación puede afectar el sustrato.
aplicacion perno de expansión: Este tipo de pernos expansivos es adecuado para fijaciones estáticas y de carga ligera, como la instalación de barras para tender ropa o estantes livianos.

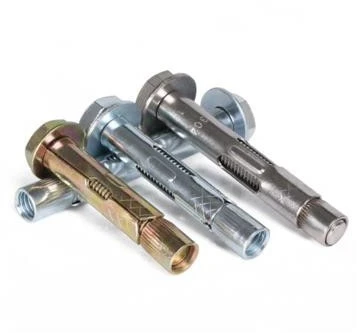

B. Pernos de anclaje de expansión por retrocorte

como funcionan los pernos de expansion: Están compuestos por un vástago mecanizado de precisión, una camisa de expansión y un casquillo cónico. Al apretar la tuerca, se tira del vástago, haciendo que el casquillo cónico se desplace hacia atrás y expanda la camisa de forma uniforme.
Ventajas: Alta precarga, excelente resistencia a vibraciones y fatiga, expansión uniforme y gran capacidad de anclaje.
aplicacion perno de expansion: Escenarios críticos y sometidos a cargas dinámicas, como maquinaria pesada, cimientos de estructuras steel, rieles y sistemas de soportes sismorresistentes.
C. Perno expansion hembra (Perno de expansión de encastre) Estructura y principio: El perno expansion hembra tiene rosca interna. Durante la instalación, se utiliza una herramienta especial (como una broca de expansión) para girarlo e introducirlo, haciendo que la camisa se expanda internamente.
Ventajas: Después de la instalación, el perno expansivo
hembra mantiene su rosca interna, lo que facilita reinstalaciones o desmontajes, y ofrece un acabado estético.
aplicacion perno de expansion: Escenarios que requieren conexiones con rosca interna, como barandillas, muros cortina y soportes para tuberías.

2, Según el material, los pernos de cabeza expansiva se clasifican en las siguientes categorías:

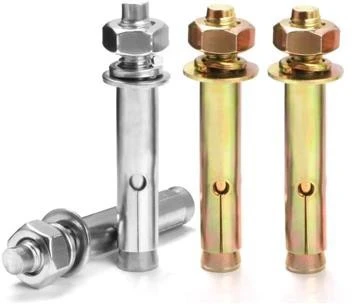

A.Pernos expansores de acero al carbono
Los pernos expansores de acero al carbono tienen una alta resistencia y pueden satisfacer la mayoría de las necesidades de fijación convencionales.
Escenario de aplicación: Estos pernos suelen utilizarse como pernos expansores de concreto y perno expansivo estructural en ambientes interiores secos, como para fijar estantes o lámparas en paredes de ladrillo interior. También se emplean comúnmente como perno de expansión metalmecánica en la fabricación de maquinaria.

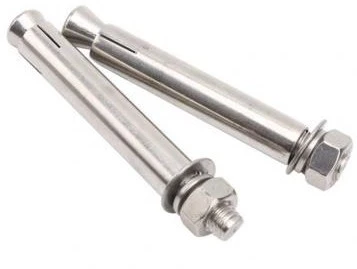

B.Pernos expansores en acero inoxidable
Tipos comunes de material:
Acero inoxidable A2 (304): Acero inoxidable estándar con buena resistencia a la corrosión atmosférica y de vapor de agua. El perno de expansión inoxidable 304 es adecuado para ambientes interiores húmedos como cocinas y baños, así como para entornos urbanos al aire libre.
Acero inoxidable A4 (316): Acero inoxidable resistente a los ácidos, que contiene molibdeno, con mayor resistencia a la corrosión por cloruros. Este perno inox expansivo es la elección ideal para entornos exigentes como áreas costeras, plantas químicas, piscinas y la industria alimentaria y farmacéutica.
Rendimiento: Los pernos de expansión inoxidable tienen una excelente resistencia a la corrosión, pero su costo y resistencia suelen ser menores que los del acero aleado de alta resistencia del mismo medida.
Escenario de aplicación: El perno de expansión inoxidable es adecuado para todas las aplicaciones que requieren resistencia al óxido, especialmente en ambientes húmedos, exteriores y corrosivos.

C. Pernos expansores de acero aleado

Rendimiento: Este perno de expansión grado de dureza generalmente cumple con los estándares de pernos de alta resistencia de grado 8.8, 10.9 o incluso 12.9.
Escenario de aplicación: Este perno expansivo es adecuado para aplicaciones de estructuras pesadas, críticas bajo carga y que soportan grandes cargas dinámicas, como puentes de acero estructural o bases de equipos pesados. Durante su uso, debe asegurarse que la capa de tratamiento superficial esté intacta para prevenir la corrosión.

3. Según el diferente tipo de tratamiento superficial, los pernos expansivos se clasifican en las siguientes categorías:
A, Perno de expansión zincado
Cincado electrolítico (Zinc blanco):
Apariencia plateada brillante.
La capa de zinc es delgada, con una resistencia a la corrosión moderada. Si presenta un color amarillento (zinc cromado),significa que ha sido pasivado, ofreciendo un rendimiento ligeramente superior al zinc blanco.
Este perno de expansión zincado es para ambientes interiores secos. Es la opción de menor costo. Galvanizado en caliente (Zincado por inmersión):
Apariencia gris plateada, con una capa más gruesa que puede ser irregular y presentar el característico "patrón de flor de zinc". La protección contra la corrosión del galvanizado en caliente es muy superior al cincado electrolítico y ofrece una protección duradera.
Este perno expansivo galvanizado es ideal para ambientes exteriores, naves industriales, garajes y otros lugares con posible exposición a la lluvia o humedad. Es una elección común para aplicaciones que requieren una alta protección.

B, Perno de expansión con recubrimiento Dacromet
Apariencia gris plateada mate.
Su resistencia a la corrosión es superior a la del galvanizado en caliente, especialmente frente a la corrosión química. El recubrimiento es uniforme y no presenta puntos débiles.
Este perno de expansión se utiliza en sectores industriales con altas exigencias de resistencia a la corrosión, como automoción, trenes de alta velocidad e instalaciones eléctricas.

C, Perno de expansión niquelado o oxidado (negro)
El niquelado ofrece cierta resistencia a la corrosión y se usa más por razones estéticas o para una protección ligera en aplicaciones donde se busca un color específico.
El pavonado (negro) crea una película de óxido negro mediante tratamiento químico, pero su capacidad de protección es muy limitada. Este perno de expansión se usa principalmente en interiores por su acabado estético y una resistencia al óxido muy leve.

4.Según forma y función, los pernos expansivos se clasifican en las siguientes categorías:
A.Tipo de vástago estándar

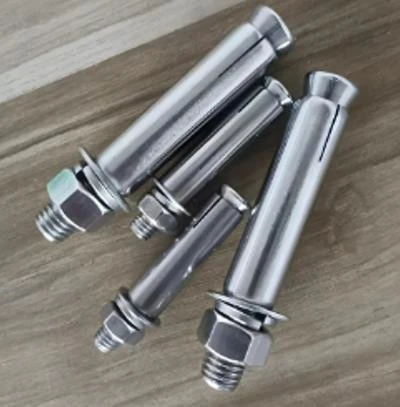

Perno de expansión tipo camisa
El perno de expansión tipo camisa es la estructura más típica de un perno de expansión. Las partes de un perno expansivo incluyen un vástago y una camisa de expansión independiente.
Característica: Al instalar el perno de expansión tipo camisa, la camisa se expande y se adhiere a las paredes del orificio.
Aplicación: Alta versatilidad, adecuado para la mayoría de los escenarios donde es necesario comprimir el objeto a fijar usando una tuerca y una arandela.
Perno expansivo con taquete expansor
El perno expansivo con taquete expansor es similar al perno de expansión tipo camisa, pero la parte expansiva es un tapón integral de plástico o metal.
Característica: Instalación sencilla, utilizado frecuentemente para fijaciones ligeras.
B.Tipo con cabeza funcional en el extremo
Este tipo de perno tiene el extremo conformado en una shape específica, eliminando la necesidad de instalar accesorios de conexión adicionales.

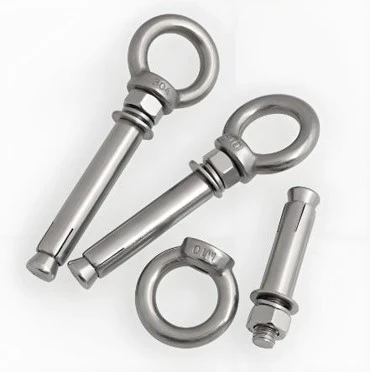

Perno de expansión con armella / Perno de ojo expansión
El perno de expansión con armella tiene en su extremo una armella circular resistente, que proporciona un punto de izaje o suspensión inmediato sin necesidad de instalar una armella separada en el vástago.
Aplicación: Los pernos de ojo con tuerca expansiva se utilizan en la instalación de equipos, suspensión de luces de escenario, izaje de tuberías y cualquier ocasión que requiera un punto de anclaje temporal o permanente.

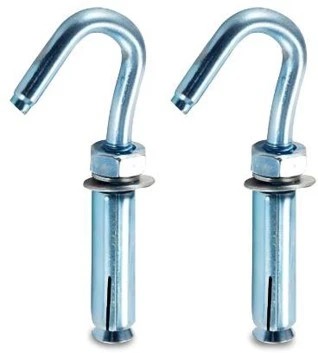

Perno expansivo con gancho
El perno expansivo con gancho tiene en su extremo un gancho en forma de "J" o "U", lo que facilita la suspensión de objetos como tuberías, cables, cadenas, equipos contra incendios, etc.
Aplicación: El perno de expansión con gancho se usa en soportes para tuberías, soportes de bandejas portacables, sistemas de suspensión para estanterías en almacenes.
C.Perno de expansión de forma especial
Perno anclaje c expansión
La camisa de expansión o el cuerpo de anclaje del perno anclaje c expansión tiene una abertura en forma de "C".
Ventaja clave: Puede deslizarse lateralmente hacia dentro o fuera después de instalar el perno en el hormigón, sin necesidad de insertarlo desde la parte superior como los pernos tradicionales.
Esto ofrece una gran conveniente para la instalación y ajuste de instalaciones lineales como bandejas portacables y tuberías.
Aplicación: Bandejas portacables, soportes para tuberías, soportes para ductos de ventilación y otros sistemas que requieren instalación flexible y mantenimiento.

II. Explicación detallada de las medidas de pernos de expansión

Las medidas de pernos de expansión son otro elemento central en la selección de pernos de expansión y generalmente están constituidas por los siguientes parámetros clave:
1.Especificación de la rosca (Diámetro)
La especificación de la rosca se refiere al diámetro de la rosca métrica del vástago del perno, representado por una "M".
Especificaciones comunes: M6, M8, M10, M12, M16, M20, M24, M30, etc.
Esta especificación determina el tamaño de la tuerca compatible y el nivel básico de carga que puede soportar.

2.Tamaño de agujero para perno de expansión
Es el diámetro del orificio que debe perforarse al instalar pernos anclajes expansivos. Es crucial para garantizar una expansión correcta del pernos expansion.
El tamaño de agujero para perno de expansión suele ser entre 2 y 4 mm mayor que la especificación de la rosca del perno. Por ejemplo, un perno de expansión M12 generalmente requiere un orificio de 14 mm.

3.Profundidad de empotramiento efectiva
Es la profundidad mínima a la que el perno de expansión debe quedar enterrado en el sustrato. Es un parámetro clave para calcular las medidas de pernos expansores y garantizar la seguridad. Generalmente, a mayor profundidad de empotramiento del perno de expansión, mayor será la fuerza de anclaje. Por ejemplo, un perno M10 puede requerir una profundidad de empotramiento mínima de 70 mm.

4.Longitud total del perno
Es la longitud completa del perno de expansión, medida desde la cabeza hasta el extremo.
Fórmula de cálculo: Longitud total del perno de expansión ≥ Profundidad de empotramiento mínima + Espesor del material a fijar + Altura de la arandela y tuerca. Al seleccionar, es esencial asegurarse de que la longitud del perno de expansión sea suficiente.

Nuestros pernos de expansión, con su excelente calidad, se han ganado la preferencia de los clientes peruanos. Contamos con nuestra propia fabrica de pernos expansivos en lima, donde producimos una variedad de tamaños y tipos de pernos expansivos. La siguiente tabla convierte las especificaciones imperiales comúnmente utilizadas a valores métricos aproximados y enumera los parámetros clave.
