Pernos de expansion

※ pernos de expansion como funciona

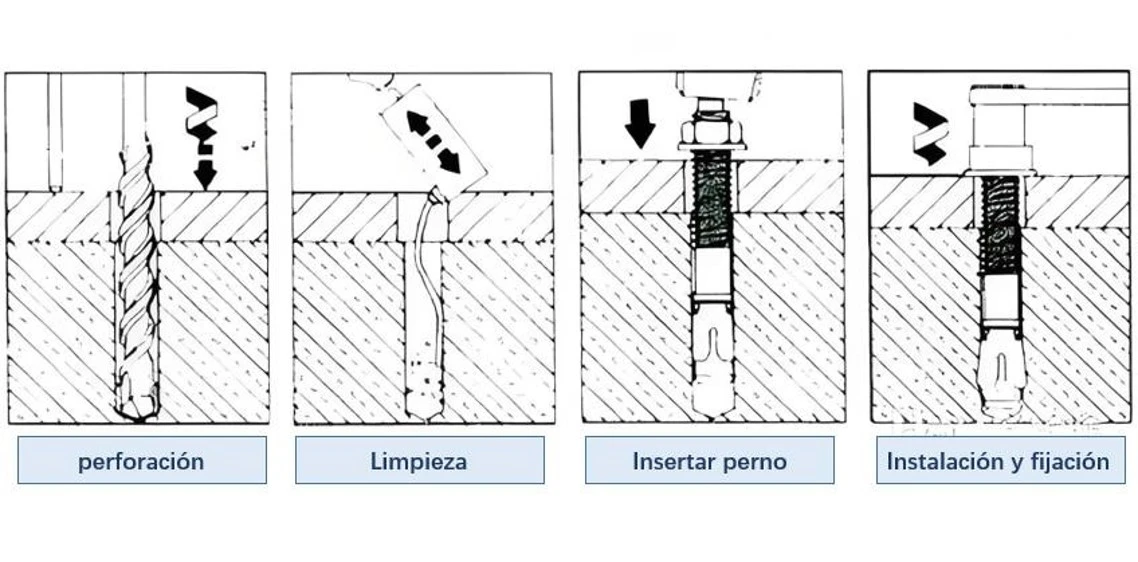

A continuación se presenta una explicación paso a paso del principio de funcionamiento de los pernos ancleje de expansión (tomando como ejemplo los pernos de expansión para concreto)

1, Taladrar y limpiar el orificio: Primero, perfore un orificio en el sustrato, como hormigón, con un diámetro y profundidad que cumplan con los requisitos de diseño, y limpie thoroughly los debris del interior para garantizar un efecto de anclaje óptimo.
2, Insertar el perno: Lo siguiente que debe hacer es la instalación de pernos de expansión. Inserte el pernos ancleje de expansión ensamblado en el orificio, utilizando a veces un sleeve de instalación auxiliar para asegurar que llegue al fondo del orificio.

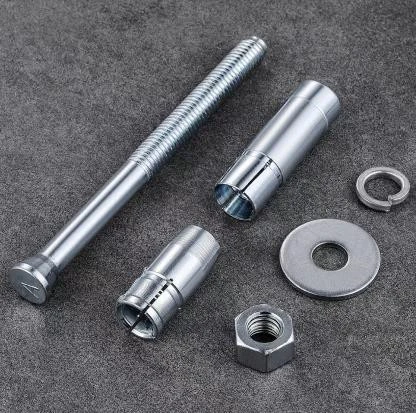

3, Apretar la tuerca: Cuando comience a apretar la tuerca, ésta hará que el vástago mecanizado central se mueva hacia afuera. 4, Tensión del casquillo cónico y expansión: Dado que el extremo del vástago está trabado por la camisa de expansión (tubo de expansión), el movimiento real del vástago es tirar hacia atrás del casquillo cónico interno, haciéndolo encajar en la parte trasera de la camisa de expansión.
5, Expansión uniforme que genera fricción: La entrada del casquillo cónico obliga a la camisa de expansión, hecha de un material más blando, a expandirse de manera controlada y uniforme en dirección radial, apretándose firmemente contra la pared del orificio de hormigón, creando una enorme fuerza de fricción estática.
6, Completar la fijación de pernos de expansión: Este proceso de expansión del perno de anclaje expansivo bloquea el perno, la camisa de expansión y el sustrato en un conjunto integral, permitiendo que soporte grandes fuerzas de tracción, cortante y cargas vibratorias externas.

※ Especificaciones tecnicas pernos de expansion

pernos de expansion catalogo
pernos de expansion medidas (d)	Diámetro de perforación (Dh)	Espesor del anclaje (hmin)	Profundidad de enterramiento (hₑᶠ)	Longitud del perno (L)	Carga de tracción recomendada (kN) *	Carga de corte recomendada (kN) *
M8	10 mm	40 mm	60 mm	80, 90, 100 mm	~ 8.5 kN	~ 7.5 kN
M8	10 mm	40 mm	60 mm	80, 90, 100 mm	~ 8.5 kN	~ 7.5 kN
M10	12 mm	50 mm	70 mm	90, 100, 120 mm	~ 13.0 kN	~ 11.5 kN
M12	14 mm	60 mm	80 mm	100, 120, 140 mm	~ 18.5 kN	~ 16.5 kN
M16	18 mm	80 mm	100 mm	120, 150, 200 mm	~ 31.0 kN	~ 28.0 kN
M20	24 mm	100 mm	125 mm	150, 200, 250 mm	~ 48.0 kN	~ 44.0 kN
M24	28 mm	120 mm	150 mm	180, 200, 250 mm	~ 68.0 kN	~ 63.0 kN
M30	35 mm	150 mm	200 mm	250, 300, 400 mm	~ 105.0 kN	~ 98.0 kN

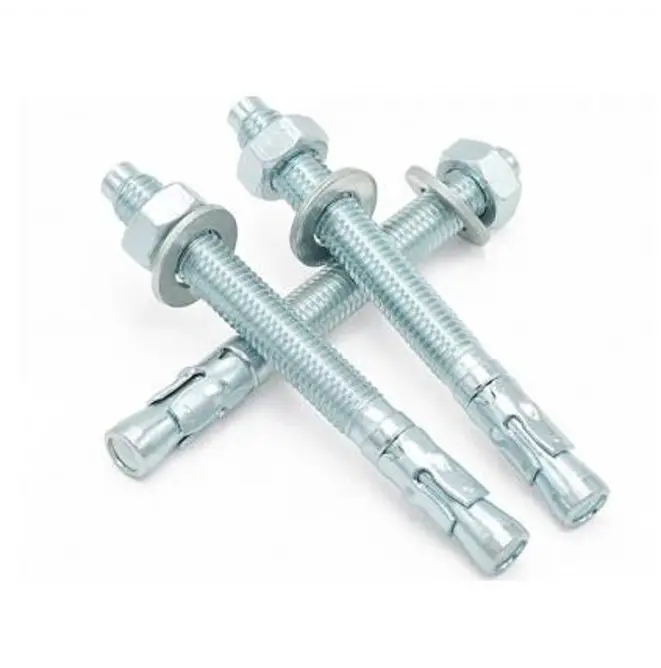

※ para que sirven los pernos de expansion

Como uno de los pernos de expansión proveedores Perú, nuestros
pernos con taco de expansión son ampliamente utilizados en diversas aplicaciones que requieren anclajes seguros gracias a su alta capacidad de carga, resistencia a vibraciones y fiabilidad.
A continuación se detallan los usos principales de los pernos con taco de expansión:
1. Escenario de aplicación central: Estructuras críticas y de carga pesada
Fijación de maquinaria industrial pesada: Se utilizan para sujetar firmemente equipos industriales de gran tamaño (como máquinas de moldeo por inyección, prensas, centros de mecanizado CNC) al suelo, evitando su desplazamiento o vibración durante la operación.
Anclaje de estructuras steel: Los pernos de expansión 5/8 se emplean para anclar elementos estructurales como columnas steel, vigas steel y soportes en bases de hormigón, siendo puntos de conexión clave en edificaciones con estructura steel.
Ingeniería de puentes y vías: Los pernos de expansión de 1/2 se usan para fijar barreras de protección, pantallas acústicas, placas de sujeción de rieles, etc., donde se requiere resistir cargas dinámicas e impactos constantes.

2. Ámbito de construcción e infraestructura
Instalación de estructuras para fachadas: Los pernos de expansión de 1/2 anclan firmemente el sistema de estructura metálica a la estructura principal del edificio (muros de hormigón, vigas, columnas) para soportar fachadas de vidrio, piedra, etc.
Montaje de guías para ascensores y escaleras mecánicas: Los pernos de expansión de 3/8 garantizan la absoluta estabilidad de los rieles durante su funcionamiento, asegurando la operación segura.
Fijación de soportes para tuberías y ductos: Los pernos
de expansión 1 pulgada por 25 centímetros de largo se utilizan para asegurar soportes y colgadores de tuberías industriales pesadas y ductos de ventilación de gran tamaño.
Sistemas de soportes sismorresistentes: Como parte de proyectos de líneas vitales, se emplean en diseños antisísmicos para fijar sistemas de tuberías mecánicas y eléctricas, donde se requiere una confiabilidad extremadamente alta.

3. Industria pesada y manufactura
Fijación de bases de equipos: Esta es una de sus aplicaciones centrales. Los pernos de expansión de 1/4 x 3 1/2 se utilizan para fijar firmemente al suelo máquinas-herramientas pesadas, prensas, máquinas de moldeo por inyección, bombas y compresores de gran tamaño, evitando que se desplacen por vibraciones durante su funcionamiento y garantizando la precisión del procesamiento y la seguridad operativa.
Fijación de líneas de producción: En líneas de producción automatizadas, los perno de expansión 1/4 se emplean para instalar bases de robots, soportes de transportadores y mesas de ensamblaje grandes, asegurando la estabilidad del flujo productivo.
Plataformas y barandillas de acero: En talleres de fábricas, plantas petroquímicas, centrales eléctricas y otros entornos, los perno de expansión 3/8 x 2 1/2 se usan para instalar plataformas de operación de acero, escaleras y barandillas de seguridad, aspectos cruciales para la seguridad del personal.

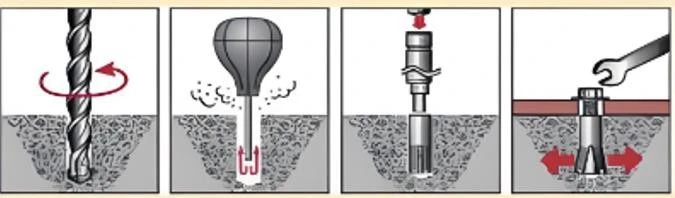

※ Como colocar pernos de expansion

La instalación de un perno expansivo es una operación profesional que debe realizarse siguiendo estrictamente los pasos establecidos. A continuación, se detalla el perno de expansión modo de instalación; asegúrese de seguirlo para garantizar la resistencia del anclaje y la seguridad. A continuación, le presentamos el procedimiento de instalación perno de expansión.

Paso 1: Preparación y verificación de seguridad
Verificar el sustrato: Asegúrese de que el sustrato sea un material sólido y denso.
Seleccionar la broca: De acuerdo con la pernos de expansión medida, elija una broca especial con un diámetro y longitud que coincidan exactamente. El diámetro de la broca generalmente es igual al diámetro externo del tubo de expansión del perno o está especificado claramente (por ejemplo, los pernos de expansión de 1/2 suelen utilizar una broca de 14 mm).
Protección personal: Use gafas de seguridad, guantes y mascarilla antipolvo.
Paso 2: Perforación
Utilice un martillo perforador (para pernos de expansión para concreto) para perforar perpendicularmente a la superficie del sustrato.
La profundidad de perforación debe ser mayor o igual al valor de profundidad de empotramiento mínimo del perno de anclaje de expansión. Esta profundidad suele ser ligeramente menor que la longitud del perno, para garantizar que la parte expansiva quede completamente alojada después de limpiar el orificio.
(Clave: Una perforación demasiado superficial impedirá una expansión completa, reduciendo significativamente la capacidad de anclaje).

Paso 3: Limpieza exhaustiva del orificio (el paso más crítico)
Este es el eslabón más crucial y, a menudo, el más pasado por alto en todo el proceso. El polvo y los debris dentro del orificio afectarán seriamente el efecto de expansión, pudiendo causar una pérdida de capacidad de anclaje de más del 50%.
Método correcto: Utilice un soplador especial (pera de goma) y un cepillo para limpieza de orificios.
Primero, introduzca el cepillo en el orificio y gírelo hacia adelante y hacia atrás para aflojar los debris.
Luego, use el soplador para expulsar completamente el polvo del interior del orificio.
Repita los pasos anteriores de 2 a 3 veces, hasta que no queden restos de polvo en el interior del orificio.
Método incorrecto: Está estrictamente prohibido soplar directamente con la boca, para evitar que el polvo ingrese a los ojos o pulmones.

Paso 4: poner pernos de expansión
Inserte el perno anclaje expansivo ensamblado (con la camisa expansiva hacia adelante) directamente en el orificio limpio.
Con un martillo, golpee suavemente la cabeza del perno anclaje expansivo hasta que la parte superior de la camisa expansiva haga contacto con el fondo del orificio. Atención: No ejerza demasiada fuerza y asegúrese de que el perno anclaje expansivo no se incline dentro del orificio.

Paso 5: fijacion de pernos de expansión (Lograr la expansión)
Coloque el objeto a fijar (como una placa de acero o un soporte) sobre el perno de expansión metálico, luego instale la arandela y la tuerca.
Utilice una llave adecuada (como una llave de torque) para apretar la tuerca.
Proceso de apriete: A medida que se aprieta la tuerca, ésta tira del vástago central hacia arriba. Dado que la parte inferior del vástago está trabada por la camisa de expansión, este movimiento en realidad jala el casquillo cónico interno hacia abajo, expandiendo uniformemente la camisa de expansión y apretándola firmemente contra la pared del orificio de hormigón, generando una fricción significativa.
Apriete hasta el torque especificado: Continúe apretando hasta sentir que se alcanza el torque especificado o hasta que no sea posible girar más. En este punto, el perno de expansión anclaje está completamente expandido y ha alcanzado su capacidad de anclaje de diseño.
