Perno cabeza hexagonal

● tipos de pernos hexagonales

perno cabeza hexagonal es uno de los elementos de fijación más ampliamente utilizados, y sus tipos de pernos hexagonales son muy diversos. Podemos clasificar el perno con cabeza hexagonal desde múltiples dimensiones como el grado de resistencia, el tipo de rosca, el tratamiento superficial y la forma estructural.
◆ Clasificación por Grado de Resistencia
1. de Resistencia del perno hexagonal metrico
El perno hexagonal metrico comúnmente utiliza códigos numéricos para su grado, como 4.8, 8.8, 10.9 y perno hexagonal grado 12.9.
El primer dígito: Representa 1/100 de la resistencia nominal a la tracción (σb) (unidad: MPa). Por ejemplo, el primer "8" en perno hexagonal milimetrico clase 8.8 indica una resistencia a la tracción de 800 MPa.
El segundo dígito: Representa 10 veces la relación entre el límite elástico (σs) y la resistencia a la tracción (σb) (relación de rendimiento). Por ejemplo, el segundo ".8" en perno hexagonal milimetrico clase 8.8 indica que el límite elástico es el 80% de la resistencia a la tracción, es decir, 640 MPa.

● clasificacion según su función o método de instalación

1.Pernos hexagonales comunes: Requieren que se perfore previamente un agujero en la pieza de trabajo para su posterior instalación.

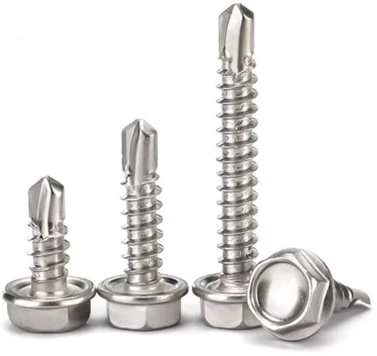

2.Pernos autoperforantes hexagonales: pernos autoperforantes hexagonales se utilizan en materiales blandos (como madera o metal delgado) y pueden roscar por sí mismos, pudiendo requerir o no un agujero previo.

3.Perno autoperforante cabeza hexagonal: perno autoperforante cabeza hexagonal incorpora una broca en su punta, permitiendo perforar, roscar y fijar por sí mismo en materiales como metal o madera en un solo paso, sin necesidad de un agujero guía previo.

grado de pernos hexagonales Comunes:
Baja Resistencia: pernos hexagonales milimetricos grado 5.8 - Utilizado en aplicaciones generales, como electrodomésticos y muebles.
Resistencia Media-Alta: perno hexagonal grado 8.8 es el más utilizado, para maquinaria, equipos, automóviles, etc.
Alta Resistencia: perno hexagonal grado 10.9, perno hexagonal milimétrico grado 10.9 se utilizan en estructuras críticas y conexiones de alta resistencia, como motores, moldes y puentes.

2. Grado de Resistencia del perno hexagonal en ingles
El perno hexagonal en ingles comúnmente utiliza los estándares SAE o ASTM.
Grado SAE: Se indica con "Grado", como perno hexagonal grado 2, perno hexagonal grado 5, perno hexagonal grado 8. A mayor número, mayor resistencia.

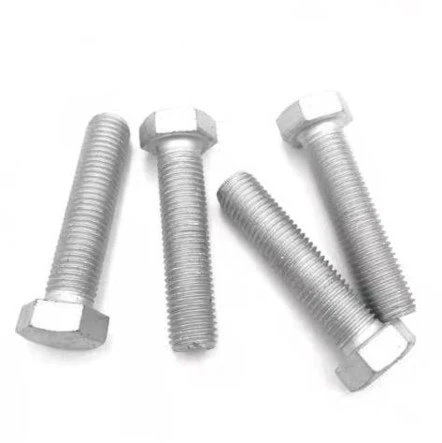

perno hexagonal astm: Como perno cabeza hexagonal 307 (acero de bajo carbono), perno cabeza hexagonal a325 (acero estructural de alta resistencia), A490 (acero estructural de ultra alta resistencia).

Clasificación por Características de la Rosc

1.Por Sistema de Roscado
perno hexagonal metrico: Ángulo de rosca de 60°, unidad en milímetros. Es el más común.
perno hexagonal en ingles: Como perno hexagonal unc (rosca gruesa) y perno hexagonal unf (rosca fina), ángulo de rosca de 60°, unidad en pulgadas.
2.Por Longitud de la Rosc
perno hexagonal con rosca completa: Tiene rosca en toda la longitud de la espiga. La tuerca puede apretarse en cualquier posición. Esta es la perno hexagonal rosca corriente y es adecuada para aplicaciones donde el espesor de las piezas a conectar varía.
Perno parcialmente roscado: Un extremo de la espiga es liso y el otro tiene rosca. La parte lisa se ajusta estrechamente con las paredes del orificio de las piezas a conectar para soportar mejor las fuerzas cortantes; la parte roscada se utiliza para enroscar la tuerca. Este perno de cabeza hexagonal se utiliza en la gran mayoría de conexiones estructurales y de maquinaria.

Clasificación por Tipo de Acabado Superficial

El tratamiento superficial se utiliza principalmente para prevenir la oxidación y la corrosión, y para fines estéticos.

1.perno galvanizado cabeza hexagonal
Galvanizado electrolítico (Zinc blanco/azul): Este perno galvanizado cabeza hexagonal tiene un aspecto brillante blanco o iridiscente, capacidad anticorrosiva moderada y bajo costo.
Galvanizado en caliente por inmersión: Este perno galvanizado cabeza hexagonal tiene un recubrimiento grueso y una alta capacidad anticorrosiva, pero la superficie es rugosa y el espesor no es uniforme, no es adecuado para ajustes de precisión.

2.perno de acero negro cabeza hexagonal: La película negra de óxido formada en la superficie del perno de acero negro cabeza hexagonal tiene una capacidad anticorrosiva muy débil, y se utiliza principalmente para estética y protección ligera contra el óxido.

3.Fosfatado (Bonderizado): La película de fosfato formada en la superficie de este perno con cabeza hexagonal tiene efectos anticorrosivos y de lubricación, y a menudo se usa en combinación con aceite.

perno hexagonal cromado: El perno hexagonal cromado tiene una capacidad anticorrosiva extremadamente alta, es resistente a altas temperaturas y es ecológico.

Clasificación por tipo de material de perno de cabeza hexagonal

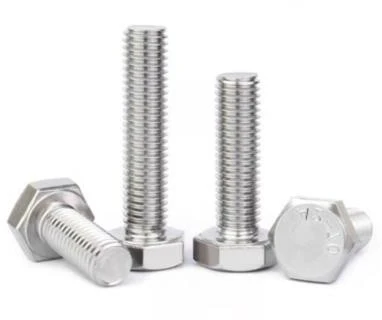

1.perno hexagonal acero inoxidable: El acero inoxidable tiene una excelente resistencia a la corrosión. El perno hexagonal acero inoxidable se utiliza en ambientes húmedos o corrosivos.

2.perno hexagonal de acero: El perno hexagonal de acero al carbono tiene alta resistencia y buena tenacidad, siendo la opción preferida para la gran mayoría de estructuras mecánicas y conexiones estructurales portantes.
3. perno de fierro hexagonal: El perno de fierro hexagonal tiene baja resistencia y es de textura blanda, siendo adecuado solo para sujeción ordinaria con cargas mínimas.

Clasificación por Estructura de la Cabeza

1.norma perno cabeza hexagonal: Este es el perno hexagonal más común, que se puede montar con una llave ordinaria.

2.perno hexagonal estructural pesado: La cabeza del perno hexagonal estructural pesado es más gruesa y sus dimensiones entre caras son mayores, con una alta capacidad de carga. Se utiliza en aplicaciones de alta presión y alto riesgo. Los más comunes en Perú son el perno hexagonal pesado b182.3.3 y el perno hexagonal pesado b182.3.6.

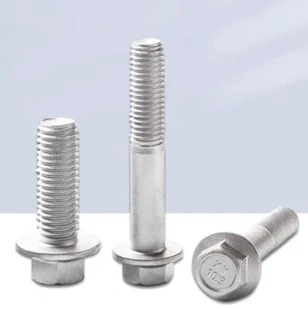

3. perno hexagonal con valona: La cabeza del perno hexagonal con valona incorpora una arandela de apoyo (valona) integrada. Esto aumenta el área de contacto, distribuye la presión y tiene un buen efecto antiaflojamiento, sin necesidad de añadir una arandela adicional. Los más comunes en Perú son el perno m10 x 1/2 hexagonal con brida y el perno m8 x 1/2 hexagonal con brida.

4. perno coche hexagonal: El perno coche hexagonal es un tipo de perno con una cabeza redonda lisa grande y un cuello cuadrado debajo. Este cuello cuadrado se incrusta en la madera o el metal al apretar, evitando eficazmente que el perno gire después de la instalación.

● medidas de pernos hexagonales

Las medidas de pernos hexagonales son su característica más fundamental, ya que determinan si el perno puede instalarse correctamente y funcionar con eficacia.

Nuestros pernos hexagonales están disponibles en múltiples dimensiones para satisfacer distintas necesidades de aplicación. Las dimensiones perno cabeza hexagonal suelen expresarse mediante una combinación de diámetro y longitud, donde el diámetro se refiere a la medida de la sección transversal del perno, y la longitud es la distancia desde la parte inferior de la cabeza hasta el extremo del perno.

La medida de pernos hexagonales generalmente se indica en pulgadas o milímetros. En el sistema inglés, la medida de pernos hexagonales se expresa en fracciones de pulgada, donde el diámetro es el numerador y la longitud el denominador. Por ejemplo, un perno hexagonal 3/8 x 1 1/2 tiene un diámetro de 3/8 de pulgada y una longitud de 1 1/2 pulgadas.
En el sistema métrico, las perno hexagonal dimensiones se indican en milímetros: el primer número representa el diámetro y el segundo la longitud. Por ejemplo, un perno de acero hexagonal 16 mm x 160 mm tiene un diámetro de 16 mm y una longitud de 160 mm.
Comprender los parámetros de las medida de pernos hexagonales es la base para una correcta adquisición y montaje.

● perno hexagonal en ingles

perno hexagonal	Diámetro del perno 'D'		A Través de Pisos 'A'			A través de las esquinas 'B'		dimensiones de cabeza de perno hexagonal (Altura) 'C'			Longitud de rosca 'L'		Longitud de transición 'Y'
perno hexagonal	máx. (en)	Mín. (pulgadas)	Nominal (en)	máx. (en)	Mín. (pulgadas)	máx. (en)	Mín. (pulgadas)	Nominal (en)	máx. (en)	Mín. (pulgadas)	≤6 pulgadas	>6pulgadas	>máx. (en)
1/4	0.25	0.245	7/16	0.438	0.428	0.505	0.488	5/32	0.163	0.15	0.75	1	0.25
5/16	0.3125	0.3065	1/2	0.5	0.489	0.577	0.557	13/64	0.211	0.195	0.875	1.125	0.278
3/8	0.375	0.369	9/16	0.562	0.551	0.65	0.628	15/64	0.243	0.226	1	1.25	0.312
7/16	0.4375	0.4305	5/8	0.625	0.612	0.722	0.698	9/32	0.291	0.272	1.125	1.375	0.357
1/2	0.5	0.493	3/4	0.75	0.736	0.866	0.84	5/16	0.323	0.302	1.25	1.5	0.385
9/16	0.5625	0.5545	13/16	0.812	0.798	0.938	0.91	23/64	0.371	0.348	1.375	1.625	0.417
5/8	0.625	0.617	15/16	0.938	0.922	1.083	1.051	25/64	0.403	0.378	1.5	1.75	0.455
3/4	0.75	0.741	1-1/8	1.125	1.1	1.299	1.254	15/32	0.483	0.455	1.75	2	0.5
7/8	0.875	0.866	1-5/16	1.312	1.285	1.516	1.465	35/64	0.563	0.531	2	2.25	0.556
1	1	0.99	1-1/2	1.5	1.469	1.732	1.675	39/64	0.672	0.591	2.25	2.5	0.625
1-1/8	1.125	1.114	1-11/16	1.688	1.631	1.949	1.859	11/16	0.718	0.658	2.5	2.75	0.714
1-1/4	1.25	1.239	1-7/8	1.875	1.812	2.165	2.066	25/32	0.813	0.749	2.75	3	0.714
1-3/8	1.375	1.363	2-1/16	2.062	1.994	2.382	2.273	27/32	0.878	0.81	3	3.25	0.833
1-1/2	1.5	1.488	2-1/4	2.25	2.175	2.598	2.48	1-5/16	0.974	0.902	3.25	3.5	0.833
1-3/4	1.75	1.738	2-5/8	2.625	2.538	3.031	2.89	1-3/32	1.134	1.054	3.75	4	1
2	2	1.988	3	3	2.9	3.464	3.306	1-7/32	1.263	1.175	4.25	4.5	1.111
2-1/4	2.25	2.238	3-3/8	3.375	3.262	3.897	3.719	1-3/8	1.423	1.327	4.75	5	1.111
2-1/2	2.5	2.488	3-3/4	3.75	3.625	4.33	4.133	1-17/32	1.583	1.479	5.25	5.5	1.25
2-3/4	2.75	2.738	4-1/8	4.125	3.988	4.763	4.546	1-11/16	1.744	1.632	5.75	6	1.25
3	3	2.988	4-1/2	4.5	4.35	5.196	4.959	1-7/8	1.935	1.815	6.25	6.5	1.25

● medidas de pernos hexagonales milimetricos

medidas de perno hexagonal	Tono	A Través de Pisos 'A'		A través de las esquinas 'B'	Altura de la cabeza 'C'	Diámetro del perno 'D'
medidas de perno hexagonal	(mm)	máx. (mm)	Mín. (mm)	Mín. (mm)	máx. (mm)	máx. (mm)	Mín. (mm)
M5	0.8	8	7.78	9.2	3.5	5	4.82
M6	1	10	9.78	11.5	4	6	5.82
M8	1.25	13	12.73	15	5.3	8	7.78
M10	1.5	16	15.73	18.4	6.4	10	9.78
M12	1.75	18	17.73	20.7	7.5	12	11.73
M14	2	21	20.67	24.2	8.8	14	13.73
M16	2	24	23.67	27.7	10	16	15.73
M18	2.5	27	26.67	31.2	11.5	18	17.73
M20	2.5	30	29.67	34.6	12.5	20	19.67
M22	2.5	34	33.38	39.3	14	22	21.67
M24	3	36	35.38	41.6	15	24	23.67
M27	3	41	40.38	47.3	16.7	27	26.67
M30	3.5	46	45	53.1	18.7	30	29.67
M33	3.5	50	49	57.7	20.5	33	32.61
M36	4	55	53.8	63.5	22.5	36	35.61

● como se mide un perno hexagonal

Para un perno de cabeza hexagonal, las tres dimensiones más importantes son: diámetro, paso de rosca y longitud. Además, las dimensiones de cabeza de perno hexagonal a veces también necesitan medirse.
1.¿Cómo se mide el diámetro de un perno hexagonal?
Esto se refiere al diámetro mayor de la parte roscada del vástago del perno.
Pasos:
Usa un calibrador para medir el diámetro de la parte roscada.
Coloca las mordazas del calibrador en los crestas de la rosca (no en los valles).
Es mejor medir evitando el extremo final del perno, ya que ahí puede haber chaflán o roscas incompletas.
Lee el valor medido. Los diámetros comunes para un perno hexagonal métrico son M6, M8, M10, M12, etc. (El número después de la "M" es aproximadamente el diámetro en milímetros).

2.¿Cómo calcular el paso de rosca de pernos hexagonales?
El paso de rosca de pernos hexagonales se refiere a la distancia entre dos crestas consecutivas de la rosca. Esto es clave para determinar la especificación de la rosca.
Método 1: Usando un calibrador (¿Cómo se mide un perno hexagonal con calibrador?)
Mide con el calibrador la longitud de 10 pasos de rosca (es decir, la distancia desde la primera cresta de la rosca hasta la undécima cresta). Divide esta longitud total entre 10 para obtener el paso de rosca individual.
Por ejemplo: Si la longitud total de 10 pasos es de 15 mm, entonces el paso de rosca es de 1.5 mm. La especificación de este perno sería M? x 1.5.
Método 2: Usando un galga de roscas (juego de filetes)
Ten un juego de galgas de roscas, que son láminas metálicas con diferentes pasos.
Compara las diferentes láminas con la rosca del perno; la lámina que encaje perfectamente sin holgura tendrá el valor del paso de rosca.

3.Calcular/Cómo se mide la longitud de un perno hexagonal
La longitud de un perno hexagonal se refiere a la distancia desde la cara de apoyo de la cabeza (la superficie que contacta con la pieza) hasta el extremo del perno.
¡Aviso importante: La longitud no incluye la altura de la cabeza del perno.
Pasos:
Coloca el perno verticalmente, con la cabeza hacia abajo sobre una superficie plana.
Usa un calibrador o una regla para medir desde la superficie de la mesa (que representa la cara de apoyo) hasta la punta del perno.
Si el perno es avellanado (con cabeza cónica), la longitud sí incluye la cabeza completa.

4.Dimensiones de cabeza de perno hexagonal
Esto es para saber el tamaño de medida de llaves de boca para pernos hexagonales requerido para apretar el perno.
Pasos:
Usa un calibrador para medir el ancho entre caras planas de la cabeza hexagonal.
Este tamaño generalmente se correlaciona con el diámetro del perno (por ejemplo, para las dimensiones de perno cabeza hexagonal milimétrico M8, el ancho entre caras suele ser de 13mm), pero medir directamente el ancho entre caras es lo más fiable.

● Cómo seleccionarpernos hexagonales?

¿Cómo seleccionar entonces el perno hexagonal adecuado? A continuación, presentamos los factores que consideramos debe tener en cuenta para una elección integral:
1.Requisitos de carga: Es necesario saber si el perno cabeza hexagonal estará sometido a fuerzas de tracción o de corte, y la magnitud de la carga. Esto determina el grado de resistencia y el tipo de vástago del perno cabeza hexago.
2.Ambiente de uso: Debe determinar si el ambiente donde se usará el perno con cabeza hexagonal es interior, húmedo o con presencia de ácidos/álcalis. Esto es para determinar el material de los pernos hexagonales y el tipo de acabado superficial.
3.Espacio para montaje: Debe determinar si el espacio para la llave hexagonal para perno es suficiente. Esto determina el tipo de cabeza de perno hexagonal (cabeza hexagonal estándar o con arandela de apoyo integral).
4.Características de las piezas a conectar: Debe conocer el material y el espesor de las piezas a unir. Esto es para determinar el tipo de rosca.
5.Costo: También necesita considerar el perno hexagonal precio, seleccionando la opción más rentable que cumpla con los requisitos.
A través de las clasificaciones anteriores, puede seleccionar con precisión los pernos hexagonales requeridos según la aplicación específica.
