Perno Flat Allen

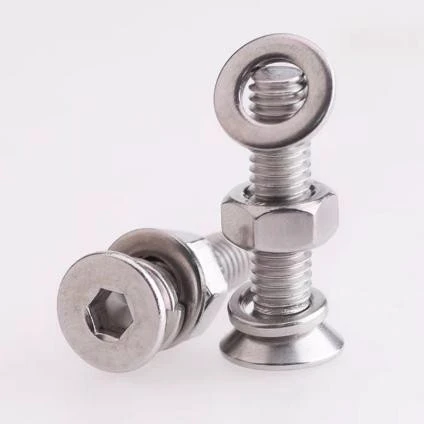

El perno flat allen , también conocido como perno allen avellanado, es un tipo de sujetador con una cabeza cónica y una cavidad hexagonal interna. Su nombre estándar es perno allen cabeza avellanada y su norma internacional más común es la DIN 7991.
La característica principal del perno flat allen es que, después de la instalación, su cabeza puede embutirse completamente en el interior de la pieza de trabajo, de modo que su superficie superior quede al ras con la superficie de la pieza, logrando así una superficie lisa, sin obstrucciones y plana.
El perno cabeza avellanada allen, como un sujetador que combina una sujeción de alta resistencia con un acabado superficial plano, tiene una aplicación casi universal. Aunque los pernos allen avellanado tienen un aspecto similar, pueden clasificarse en múltiples categorías según sus especificaciones, rendimiento y escenarios de aplicación. Como uno de los pernos y tuercas proveedores en China, a continuación explicaremos sistemáticamente su clasificación para ayudarle a realizar una selección precisa.
● I. Clasificados por especificaciones y componentes del perno allen
Esta es la forma más básica de clasificación, relacionada con los atributos físicos del pernos cabeza allen y sus accesorios comunes.
1. Clasificados por diámetro nominal
Este es el parámetro de clasificación principal, representado por la letra "M" seguida de un número que indica el diámetro nominal de la rosca.
Serie métrica común (mm):
Serie de diámetros pequeños: M1.6, M2, M2.5, M3, M4, M5
Serie de diámetros estándar (la más utilizada): M6, M8, M10, M12, M16, M20 Serie de diámetros grandes: M24, M30, M36 y superiores
Por ejemplo, pernos allen m5 especifica que se trata de un tornillo avellanado de 5 mm de diámetro. Las perno m5 allen dimensions tienen muchas subdivisiones; por ejemplo, perno flat allen m5x12 din 7991 indica un tornillo avellanado hexagonal de alta resistencia con un diámetro de 5 mm y una longitud de 12 mm.
Mientras que perno allen m8 se refiere a una especificación más grande de 8 mm de diámetro, adecuada para conexiones que requieren una mayor capacidad de carga.
2. Clasificados por paso de rosca
El paso de rosca se refiere a la distancia entre filetes de rosca adyacentes. El mismo diámetro nominal de los pernos de cabeza allen puede tener diferentes pasos, clasificándose en "paso grueso" y "paso fino".
Serie de paso grueso:
Identificación: Solo se indica el diámetro nominal, como perno allen m8, pernos allen m10. Esta es la serie más común de pernos cabeza llave allen y, en la gran mayoría de los casos, se refiere por defecto al paso grueso.
Los pernos avellanados allen de paso grueso se caracterizan por una velocidad de enroscado rápida y una resistencia a la vibración ligeramente menor.
Serie de paso fino:
Identificación: Se indica simultáneamente el diámetro nominal y el paso, como M8x1, M10x1.25, M18x1.5 (perno allen).
Los pernos avellanados allen de paso fino se caracterizan por un paso pequeño y una profundidad de rosca superficial. La ventaja de estos pernos de llave allen es su mejor capacidad de autobloqueo y mayor resistencia al aflojamiento, siendo más adecuados para aplicaciones de ajuste preciso, piezas de pared delgada o situaciones con impactos y vibraciones severas.
3.Clasificados por longitud nominal del perno flat allen
La longitud se refiere a la distancia desde la superficie de apoyo de la cabeza del perno hasta el extremo del vástago.
Serie de longitudes estándar: Existe una escalera de longitudes estándar, por ejemplo: 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm, 45 mm, 50 mm, 60 mm, 70 mm, 80 mm, etc.
Representación de la especificación completa: Una especificación de tamaño completa incluye tanto el diámetro como la longitud.
Por ejemplo: perno socket allen m6x20 indica un perno con un diámetro de 6 mm y una longitud de 20 mm.
4.Clasificados por el tamaño de la llave Allen
El tamaño de la cavidad hexagonal (ancho entre caras, código S) en la cabeza de cada pernos con llave allen está estandarizado. Aquí está la tabla de perno cabeza allen.
| pernos flat allen | |
| dimensiones | medidas de perno para lave allen (S) |
| M3 | 2.5 mm |
| M4 | 3 mm |
| M5 | 4 mm |
| M6 | 5 mm |
| M8 | 6 mm |
| M10 | 8 mm |
| M12 | 10 mm |
| M16 | 14 mm |
| M20 | 17 mm |
| Por ejemplo, el medida de la llave allen para perno socket m10 es de 8 mm. El medida de la llave allen para perno m20 es de 17 mm. | |
● II. Clasificados por grado de resistencia:
El grado de resistencia generalmente se identifica mediante un código numérico de dos dígitos (como 4.8, 8.8, 12.9) en la cabeza o el cuerpo del perno, el cual define claramente sus propiedades mecánicas. Por ejemplo, el torque de perno allen 12.9 es un dato de referencia crucial que especifica el par de apriete recomendado que puede soportar este tornillo del grado de resistencia más alto, siendo vital para conexiones críticas en motores, moldes, etc.
| Grado de resistencia | Características principales: | Aplicaciones típicas |
| 4.8 | Baja resistencia, buena ductilidad | Muebles en general, piezas decorativas ligeras, estructuras no portantes |
| 8.8 | El grado de alta resistencia más comúnmente utilizado, que ofrece un rendimiento equilibrado | Maquinaria en general, bastidores de equipos, piezas de automoción, moldes en general |
| 10.9 | Mayor resistencia, utilizado en piezas estructurales críticas | Motores, conexiones estructurales críticas, componentes sujetos a altas vibraciones |
| 12.9 | Ultra alta resistencia y dureza extrema, pero también aumenta la fragilidad, lo que requiere un control preciso del par de torsión | Moldes de precisión, accesorios de alta resistencia, sistemas hidráulicos, industria aeroespacial y de competición |
● III. Clasificados por componentes del conjunto:

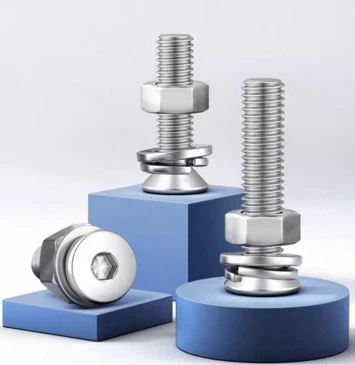

Los pernos con cabeza allen suelen utilizarse en combinación con una arandela perno allen. Su conjunto puede proporcionar un mejor efecto antiaflojamiento, distribución de presión y sellado.
El perno prisionero allen es una varilla roscada sin cabeza y con rosca en ambos extremos, que se utiliza a menudo en escenarios donde es necesario instalar un casquillo roscado o conectar dos piezas de trabajo roscadas.
Además, también contamos con conjuntos donde el perno de cabeza allen se utiliza con una tuerca de seguridad o un inserto de rosca.
● IV. Clasificados por especialización y campo de aplicación
Este método de clasificación está directamente relacionado con el uso final y las características especiales del perno socket allen.
1, Industria general y mantenimiento:
El perno socket allen es en sí mismo una categoría amplia que se refiere a todos los perno allen cabeza plana que cumplen con normas como la DIN 7991, etc. Se utiliza ampliamente en muebles, carcasas de maquinaria y otros aplicaciones que requieren una superficie plana.
2.Vehículos de transporte:
Vehículos ligeros: Los pernos allen bicicleta son el ejemplo más típico, utilizados en casi todas las áreas para el ajuste y fijación del manillar, sillín, frenos, etc.
Vehículos pesados: Los perno allen puerta camion y pernos de rueda allen requieren una mayor resistencia a la corrosión y capacidad de carga, garantizando confiabilidad bajo vibraciones y entornos adversos.
Núcleo del motor: El perno allen con cabeza cilindrica es uno de los sujetadores más críticos en un motor, generalmente de alto grado de resistencia (como 12.9), diseñado para soportar altas temperaturas, alta presión y mantener una fuerza de sujeción precisa.
3.Aplicaciones de seguridad crítica:
Con un diseño especial (como anti-desmontaje, anti-aflojamiento) o fabricado con estándares más altos, los
pernos de seguridad allen se utiliza en instalaciones públicas, barandillas, equipos de entretenimiento y otros lugares que tienen un impacto directo en la seguridad personal.
Si desea comprar perno flat allen, esperamos que este artículo le ayude a seleccionar el perno flat allen más adecuado para sus necesidades. Si quiere consultar el perno allen hexagonal costo o necesita información sobre otros tipos de pernos como pernos autorroscantes, puede contactarnos haciendo clic en el botón de WhatsApp para solicitar nuestra lista de precios.
