como diferenciar perno socket y hexagonal
En la fabricación mecánica moderna, la instalación de equipos y el montaje doméstico cotidiano, los pernos son uno de los elementos de conexión más comunes y cruciales. Ante la gran variedad de pernos disponibles, muchas personas suelen confundir el 'perno socket' con el 'perno hexagonal’.
En realidad, presentan diferencias esenciales en estructura, herramientas, aplicación y estándares. Este artículo analizará ambos desde múltiples dimensiones y, con la ayuda de numerosos ejemplos de especificaciones y modelos, le permitirá distinguirlos de forma rápida y precisa.
● I.Definición central y diferencia visual

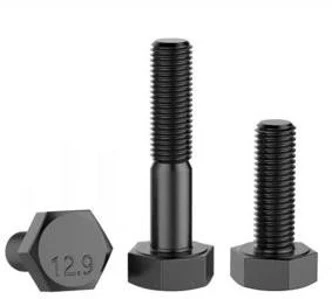

El perno hexagonal, comúnmente conocido como "perno de cabeza hexagonal externa", tiene como caracteristicas de un perno hexagonal más notable que su cabeza tiene forma de prisma hexagonal regular. Al apretar, es necesario utilizar herramientas externas como llaves para pernos hexagonales o una llave de tubo para sujetar la cabeza y aplicar fuerza. Este es un tipo de perno universal con una larga historia y una aplicación muy extendida.
El perno socket allen generalmente tiene una cabeza cilíndrica o avellanada, con una ranura hexagonal en el centro de la parte superior de la cabeza. Al apretar, se debe insertar la correspondiente llave allen en la ranura interna para girar. Por ejemplo, un perno hexagonal m10 requiere el uso de una llave allen para perno socket m10 de tamaño específico.
En pocas palabras, el método más intuitivo para distinguirlos es observar la posición donde actúa la llave:¿en el "exterior" o en el "interior"
● II. Diferencias en la forma de la cabeza y los estándares de dimensiones
1.Forma de la cabeza:
La cabeza de pernos hexagonales es una cabeza hexagonal estándar. Su altura y anchura varían según el grado de resistencia y el estándar aplicable.
Por ejemplo, un perno hexagonal grado 8.8 modelo M10 tendrá una cabeza más alta y un
ancho entre caras mayor que uno de diámetro equivalente del pernos hexagonales milimetricos grado 5.8, siendo más robusto para soportar un mayor par de apriete y cargas más elevadas.
Tomando como ejemplo el perno hexagonal acero a-325, las dimensiones de su cabeza (altura y ancho entre caras) suelen ser mayores que las de un perno cabeza hexagonal 307 gr.b común del mismo diámetro nominal. Por ejemplo, un perno hexagonal acero a-325 de 3/4 de pulgada de diámetro tiene una cabeza diseñada para ser más maciza, asegurando un rendimiento fiable contra el deslizamiento y el corte en conexiones de estructuras de acero. Esta diferencia refleja la influencia directa del grado de resistencia en las dimensiones de cabeza de perno hexagonal.
Las formas de la cabeza de perno socket son diversas, incluyendo principalmente:
Cabeza cilíndrica: Su altura y diámetro (anchura) varían según el grado de resistencia y el estándar. Por ejemplo, el perno socket cabeza cilindrica clase 12.9 1x8 generalmente tiene una cabeza cilíndrica más alta y de mayor diámetro que el perno socket grado 8 1x8 de la misma especificación.

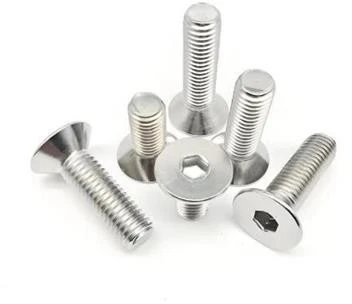

Cabeza avellanada: La cabeza del perno socket avellanado puede hundirse por debajo de la superficie de la pieza, manteniendo un acabado plano.
Cabeza baja/corta: El perno socket cabeza corta es adecuado para aplicaciones con espacio limitado.
2.Sistemas de estándares de dimensiones:
Tanto el perno socket allen como el perno hexagonal siguen los sistemas métrico e imperial.
Sistema métrico (milímetros): Es el más utilizado en la gran mayoría de países a nivel global. Por ejemplo, perno socket allen m6x20 dim 912 indica un diámetro nominal de 6 mm y una longitud de 20 mm, cumpliendo con la norma alemana DIN 912. El perno hexagonal m8 x 35 tiene un diámetro nominal de 8 mm y una longitud nominal del vástago de 35 mm.
Sistema imperial (pulgadas): Es ampliamente utilizado en regiones como América del Norte. Ejemplos incluyen las dimensiones del perno socket 3/8. Las tablas de cabezas de pernos socket y las dimensiones de pernos socket en pulgadas son herramientas esenciales para consultar especificaciones imperiales.
● III. Comparación de herramientas de accionamiento y características de apriete

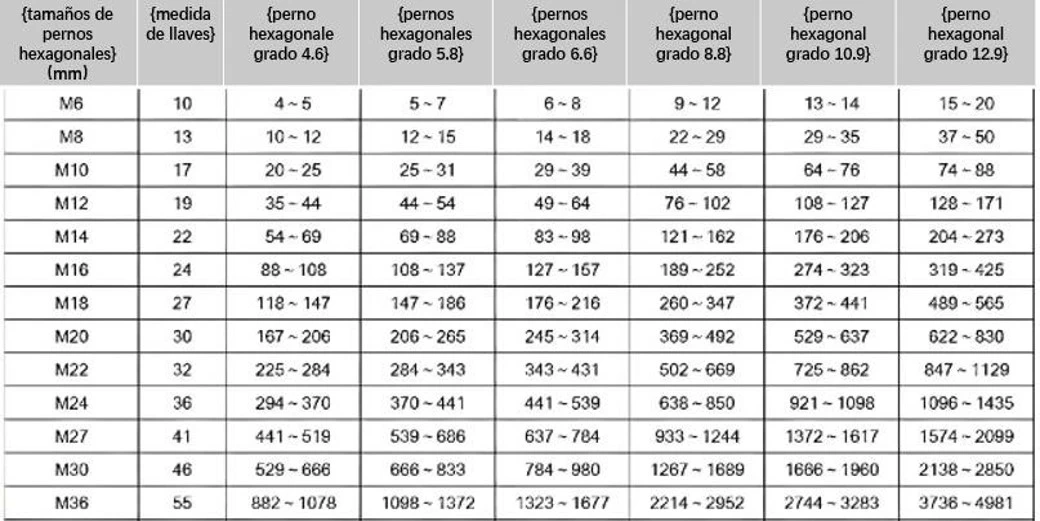

La ventaja del perno cabeza hexagonal es la alta versatilidad de sus herramientas, permitiendo aplicar un par de apriete considerable (puede consultar la siguiente tabla de torque para pernos hexagonales). Sin embargo, requiere un mayor espacio de operación para la llave y, durante el apriete, existe mayor riesgo de deslizamiento que puede dañar las aristas del perno.
El perno socket allen requiere el uso de una llave allen, y sus ventajas son muy destacadas:
El perno socket allen no necesita espacio externo para la llave, siendo especialmente adecuado para posiciones compactas o de agujeros profundos.
El perno socket allen, especialmente el perno socket avellanado, permite una superficie de instalación lisa.
El perno socket allen tiene un área de contacto grande, es menos propenso a resbalar, y sus valores de par de apriete suelen estar regulados por normas específicas.
La llave allen se ajusta estrechamente a la ranura, causando poco daño a la apariencia del perno.
Por lo tanto, en campos como equipos de precisión, moldes, muebles y bicicletas, el perno socket avellanado es casi siempre la primera elección (por ejemplo, el perno inox socket buton cabesa estrella se usa comúnmente en muebles de alta gama).
● IV. Diferencias en los escenarios de aplicación
perno hexagonal uso: Los pernos hexagonales se utilizan comúnmente en estructuras de
construcción, puentes, bridas de tuberías, maquinaria pesada y otras situaciones que requieren alta resistencia y espacio de instalación convencional. El perno hexagonal zincado se usa en entornos con requisitos anticorrosión.
pernos socket: Tienen una amplia aplicación en escenarios donde existen requisitos estéticos y de espacio, como en carcasas de productos electrónicos, instrumentos de precisión (el perno socket shoulder se emplea para posicionamiento preciso), componentes de motores automotrices, ensamblaje de muebles, entre otros.
● V. ¿Cómo elegir?
1.Considere el espacio de instalación: Si el espacio para operar la llave es limitado o requiere una superficie de instalación plana,puede priorizar el uso de pernos de cabeza hexagonal interna (como el perno socket button o el tipo avellanado).
2.Considere los requisitos de par de apriete: Para conexiones estructurales pesadas y de alto par convencional, se suelen usar perno hexagonal con tuerca, ya que sus herramientas asociadas permiten aplicar mayor par de apriete con mayor facilidad.
3.Considere los requisitos estéticos: Si necesita una superficie sin protuberancias y un aspecto limpio (por ejemplo, en muebles o productos electrónicos), el perno socket con tuerca es más adecuado.
4.Considere los requisitos de protección contra daños: La cabeza de perno socket es menos susceptible a daños por herramientas y la llave tiene menor riesgo de resbalar, siendo más adecuada para equipos de precisión o piezas con tratamiento superficial.
5.Considere la estandarización y el costo: Los tamaños de pernos hexagonales maestro son más universales, el precio perno hexagonal suele ser más bajo y el perno hexagonal también es más fácil de reemplazar en el lugar, lo que lo hace adecuado para mantenimiento industrial y construcción convencionales.
