Catalogo de pernos avellanado

● Clasificacion de pernos avellanado

Según el método de accionamiento, los pernos avellanados se dividen en perno allen avellanado, perno avellanado cabeza plana, perno avellanado estrella, perno de cabeza avellanada con cuello cuadrado.

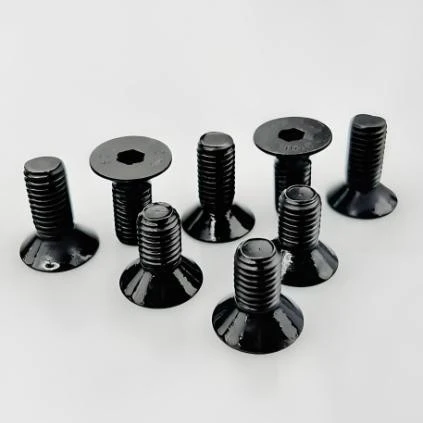

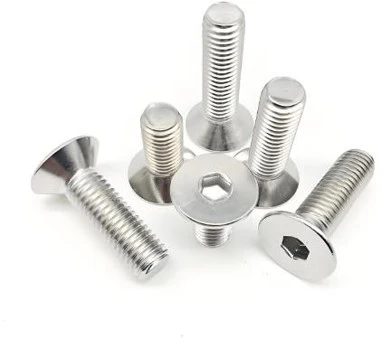

1. El perno allen avellanado, también conocido como perno socket avellanado, tiene un hueco hexagonal interno en la cabeza y se instala utilizando una llave hexagonal.

perno avellanado dimensiones catalogo --- perno allen cabeza avellanada
Modelo de perno avellanado allen (d)	Paso (P)	Diámetro de la cabeza (Dk)≈	Altura de la cabeza (K) ≈	Medida de la llave Allen (S)	dimensiones de pernos avellanados (L)
perno avellanado m3	0.5	5.7 mm	1.65 mm	2.5 mm	6mm - 25mm
perno socket avellanado m4	0.7	7.6 mm	2.2 mm	3 mm	8mm - 30mm
perno avellanado m5	0.8	9.5 mm	2.75 mm	4 mm	10mm - 45mm
pernos cabeza avellanado m6	1	10.5 mm	3.3 mm	5 mm	12mm - 60mm
perno avellanado m8	1.25	14 mm	4.4 mm	6 mm	16mm - 80mm
perno avellanado m10	1.5	17.5 mm	5.5 mm	8 mm	20mm - 100mm
perno avellanado m12	1.75	21 mm	6.6 mm	10 mm	25mm - 120mm
perno avellanado m16	2	28 mm	8.8 mm	14 mm	35mm - 160mm
perno avellanado m20	2.5	35 mm	11 mm	17 mm	40mm - 200mm

Notas:
Modelo de pernos avellanados (d): Se expresa según el estándar métrico M. Paso (P): Por defecto, se proporciona el estándar de paso grueso.

Diámetro de la cabeza (Dk) y Altura de la cabeza (K): Esta es una referencia para los pernos avellanados de nuestra fábrica, que pueden variar ligeramente según el fabricante.

Medida de la llave Allen (S): Es la distancia entre caras paralelas del alojamiento hexagonal en la cabeza del perno. Es imprescindible que coincida.

Longitud nominal (L): Se lista el rango de longitudes de uso común.

Si desea obtener más información, puede ponerse en contacto con nosotros para recibir una perno de cabeza plana avellanada ficha tecnica más detallada.

2. El perno de cabeza plana avellanada tiene una ranura plana o cruciforme en la cabeza y se instala con un destornillador plano o de cruz. El perno avellanado cabeza plana es el tipo más común de perno.

tabla de pernos avellanados --- perno de cabeza plana avellanada ficha tecnica
Modelo de perno avellanado allen (d)	Paso (P)	Diámetro de la cabeza (Dk)≈	Altura de la cabeza (K) ≈	Medida de la llave Allen (S)	dimensiones de pernos avellanados (L)
perno avellanado m3	0.5	5.7 mm	1.65 mm	2.5 mm	6mm - 25mm
perno socket avellanado m4	0.7	7.6 mm	2.2 mm	3 mm	8mm - 30mm
perno avellanado m5	0.8	9.5 mm	2.75 mm	4 mm	10mm - 45mm
pernos cabeza avellanado m6	1	10.5 mm	3.3 mm	5 mm	12mm - 60mm
perno avellanado m8	1.25	14 mm	4.4 mm	6 mm	16mm - 80mm
perno avellanado m10	1.5	17.5 mm	5.5 mm	8 mm	20mm - 100mm
perno avellanado m12	1.75	21 mm	6.6 mm	10 mm	25mm - 120mm
perno avellanado m16	2	28 mm	8.8 mm	14 mm	35mm - 160mm
perno avellanado m20	2.5	35 mm	11 mm	17 mm	40mm - 200mm

3. El perno de cabeza avellanada con cuello cuadrado, también conocido como perno coche, tiene un cuello cuadrado debajo de la cabeza que se combina con el accionamiento por ranura cruciforme. Al instalar este perno de cabeza avellanada, el cuello cuadrado de su cabeza se encaja en el orificio cuadrado prescrito de la pieza de conexión, evitando así que el perno de cabeza avellanada gire durante el apriete de la tuerca.
Esto permite completar la fijación girando solo la tuerca con una herramienta en un solo lado, además de resistir las fuerzas rotatorias inversas generadas durante el uso y evitar el aflojamiento.

Catalogo de pernos avellanado --- perno de cabeza avellanada con cuello cuadrado
Modelo de perno avellanado allen (d)	Paso (P)	Diámetro de la cabeza (Dk)≈	Altura de la cabeza (K) ≈	Medida de la llave Allen (S)	dimensiones de pernos avellanados (L)
pernos cabeza avellanado m6	1	10.5 mm	3.3 mm	5 mm	12mm - 60mm
perno avellanado m8	1.25	14 mm	4.4 mm	6 mm	16mm - 80mm
perno avellanado m10	1.5	17.5 mm	5.5 mm	8 mm	20mm - 100mm
perno avellanado m12	1.75	21 mm	6.6 mm	10 mm	25mm - 120mm
perno avellanado m16	2	28 mm	8.8 mm	14 mm	35mm - 160mm
perno avellanado m20	2.5	35 mm	11 mm	17 mm	40mm - 200mm

● Cararteristicas de nuestros pernos avellanados

1, Superficie plana y estética: La cabeza del perno cab avellanada se hunde completamente en la pieza de trabajo, lo que garantiza una superficie fluida y un aspecto estético del conjunto ensamblado.

2, Ahorro de espacio: La estructura sin protuberancias del perno con cabeza avellanada es adecuada para aplicaciones con restricciones estrictas de espacio.

3, Buena concentricidad: Durante el proceso de pretensado, la cabeza cónica de los pernos de cabeza avellanada ayuda al alineamiento automático del centro.

4, Gran par de apriete: El método de transmisión hexagonal interno del perno de cabeza avellanada puede soportar un par mayor que las ranuras en cruz o planas.

● Grado de resistencia y material del perno abellanado

● Acabado superficial del perno cabeza avellanada

Los acabados superficiales tienen como objetivo mejorar la resistencia a la corrosión, el aspecto estético y funciones específicas.

1, Galvanizado: Zinc libre de cromo (verde), zinc azul-blanco, zinc colorizado, zinc negro.

2, Oxidación: Tratamiento de ennegrecido, apariencia negra, resistencia a la oxidación moderada.

3, Fosfatado: Superficie de color gris, proporciona una buena lubricación y una capa base anticorrosiva.

4, Dacromet/Dacrotizado: Excelente resistencia a la corrosión, es ecológico y no produce fragilización por hidrógeno.

5, Niquelado: Apariencia plateada brillante, combina resistencia a la corrosión y efecto decorativo

● Al seleccionar los pernos de cabeza avellanada, siga los siguientes pasos:

1, Determine la rosca (d): Según los requisitos de carga de las piezas a unir y el espacio de instalación, determine el diámetro nominal del perno (ej. M5, M6, etc.).

2, Determine la longitud nominal (L):
Fórmula de cálculo: L ≥ Espesor total de las piezas a unir + Espesor de la arandela + Altura de la tuerca + (2~3)P (donde P es el paso de rosca). Para agujeros ciegos, la longitud del vástago debe ser menor que la profundidad del agujero ciego, garantizando un engagement completo de la rosca.
Puede seleccionar el perno y la llave adecuados según nuestro perno avellanado catalogo mencionado anteriormente.

3, Seleccione el grado de resistencia/material:
Conexiones generales: Acero al carbono grado 8.8.
Estructuras importantes portantes o cargas dinámicas: Acero aleado grados 10.9 o 12.9. Ambientes húmedos o corrosivos: Acero inoxidable A2-70 o A4-80.

4, Verifique la compatibilidad entre la cabeza y el avellanado:
Asegúrese de que el ángulo (normalmente 90°) y las dimensiones de la cabeza del perno coincidan perfectamente con el avellanador de pernos en la pieza de trabajo. Una falta de coincidencia puede provocar que la cabeza sobresalga o se hunda demasiado, afectando la resistencia de la unión y la estética.

5, Seleccione el acabado superficial: Debe elegir el tipo de acabado superficial según los requisitos de corrosividad del ambiente de uso y las necesidades estéticas.
