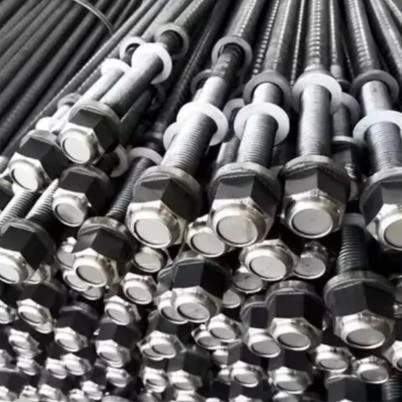

Perno Helicoidal

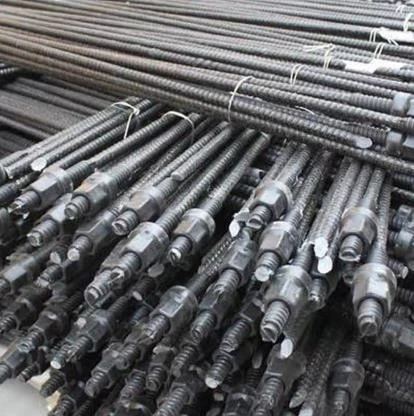

Pernos helicoidales para mineria
1. que es un perno helicoidal?
Un perno helicoidal, que se refiere específicamente a un perno de anclaje que requiere un método de instalación por agitación rotativa, tiene como representante principal el perno de resina de adhesión total. Su nombre proviene directamente de su único proceso de instalación de "agitación rotativa".
Core partes del perno helicoidal:
Varilla (Cuerpo del perno): Generalmente es una barra de acero con rosca completa a lo largo de toda su longitud. Esto no solo aumenta enormemente la fuerza de mordida mecánica y la fuerza de cizallamiento con el cartucho de resina, sino que también facilita la instalación de la placa de soporte y la tuerca.

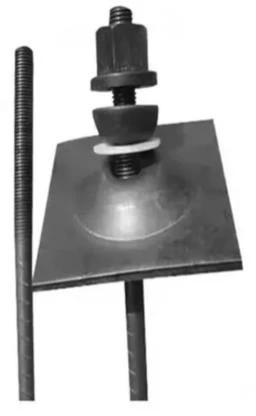

sostenimiento de perno helicoidal: El sostenimiento con perno helicoidal se refiere al sistema de soporte de sujeción compuesto por la tuerca para perno helicoidal, la placa de soporte y la arandela esférica. Este sistema transforma la fuerza de anclaje proporcionada por el perno en presión de pretensado sobre la roca circundante, y es el componente final de ejecución en la transferencia de fuerza.
adaptador de perno helicoidal: Un adaptador de perno helicoidal se refiere a la conexión del extremo de la varilla (generalmente una estructura hexagonal interna o externa) que conecta el cuerpo del perno con el adaptador de la perforadora. Otro adaptador de perno helicoidal se refiere al manguito de conexión (también llamado acoplador de extensión) utilizado cuando es necesario alargar el cuerpo del perno.
2.perno helicoidal Principio de funcionamiento:
Durante la instalacion de pernos helicoidales, se introduce el resina para perno helicoidal en el orificio del perno. Luego, el extremo del perno helicoidal se inserta en el conector de la perforadora. Al activar la perforadora, gracias a la acción combinada de empuje y rotación a alta velocidad, el perno perfora el cartucho de resina y mezcla completamente la resina y el agente catalizador.
Bajo la rotación continua, la mezcla reacciona químicamente en decenas de segundos y se solidifica rápidamente, uniendo firmemente la sección anclada del perno de anclaje helicoidal con la roca
circundante. Finalmente, al apretar la tuerca de perno helicoidal, se genera una poderosa presión de soporte activo sobre la pared rocosa a través de la placa de soporte, suprimiendo efectivamente la deformación de la roca.
3.perno helicoidal características:
Soporte Activo: Los pernos helicoidales pueden aplicar una alta fuerza de pretensado para controlar oportunamente la deformación de la roca circundante.
Anclaje de Longitud Completa: La fuerza de anclaje del perno de anclaje helicoidal se distribuye uniformemente a lo largo de toda la longitud de la varilla. El efecto de anclaje es confiable y su capacidad de carga es muy superior a la del anclaje puntual.
Instalación Rápida: La perno de barra helicoidal integra los procesos de perforación e instalación en una sola operación, lo que resulta en una alta eficiencia de construcción.
Alta Adaptabilidad: Es adecuado para diversas condiciones geológicas complejas, demostrando un rendimiento especialmente superior en rocas fracturadas.
3, Componentes clave y parámetros técnicos
| ficha tecnica de adaptador para colocar pernos helicoidales | Diámetro de varilla de anclaje compatible | Compatible con diámetros nominales de pernos roscados: M20, M22, M24, Φ22 mm, etc. |
| Dimensiones de la cabeza cuadrada de conexión | Tamaños de conexión para equipos de perforación: 19 mm (3/4"), 22 mm (7/8"), etc. | |
| Ancho interior del hexágono interior entre caras | Compatible con tamaños de extremo de vástago de perno roscado: 17 mm, 19 mm, 22 mm, etc. | |
| Capacidad de par de apriete | Par máximo soportado: ≥ 300 N·m, ≥ 400 N·m, etc. | |
| perno helicoidal ficha tecnica | Diámetro nominal | Diámetro nominal de la rosca de la varilla: 20 mm, 22 mm, 24 mm, etc. El más utilizado es pernos helicoidales 5 6 y 7 pies |
| Límite elástico nominal | Límite elástico del material de la varilla: 500 MPa, 600 MPa, etc. | |
| Resistencia a la rotura | Fuerza máxima de tracción soportada por la varilla: ≥ 150 kN, ≥ 200 kN, etc. | |
| resistencia de perno helicoidal ( resistencia al corte) | La capacidad de la varilla para resistir fallas por corte transversal está directamente relacionada con su material y diámetro, y debe verificarse durante el diseño según las condiciones geológicas. | |
| Dirección y paso de la rosca | Normalmente, la rosca es a derechas, con un paso de 2,5 mm, 3,0 mm, etc. | |
| Longitud estándar | Las longitudes comunes de un solo perno incluyen: 2,0 m, 2,4 m, 3,0 m, etc. | |
| Parámetros de soporte del perno helicoidal | Especificaciones del palé | Las dimensiones comunes incluyen: 150 × 150 × 8 mm, 300 × 300 × 10 mm (largo × ancho × espesor). |
| Especificaciones de la tuerca | Los diámetros de varilla compatibles incluyen: M20, M22, M24, etc. | |
| Especificaciones de la arandela de bola | Disponemos de arandelas esféricas compatibles con la varilla y la bandeja correspondientes. |
4、 El procedimiento constructivo para la instalación de pernos helicoidales
Paso 1: Preparación antes de la construcción
Confirmación de seguridad: Primero, debe eliminar las rocas sueltas y las rocas inestables.
Verificación de equipos y materiales: Debe inspeccionar que la perforadora, el adaptador para colocar pernos helicoidales, los pernos helicoidales para mineria, los cartuchos de resina y los componentes del soporte (placa, tuerca, arandela esférica) estén en condiciones adecuadas y completos.
Ubicación y trazado: Marcar las posiciones de los taladros según el diseño (espaciamiento y separación).
Paso 2: Perforación
Utilizar la perforadora con el adaptador para colocar pernos helicoidales conectado para perforar en las marcas, controlando estrictamente la profundidad y el ángulo del taladro.
Paso 3: Limpieza del taladro
Limpiar completamente el polvo de roca y el agua acumulada dentro del taladro usando aire comprimido.
Paso 4: Colocación del cartucho de resina
Empujar suavemente la cantidad especificada de cartuchos de resina hasta el fondo del taladro utilizando el perno helicoidal minería.
Paso 5: Mezclado y anclaje
Insertar el extremo posterior del perno helicoidal minería en el adaptador para colocar pernos helicoidales. Activar la perforadora, avanzando de manera uniforme mientras gira, hasta alcanzar el fondo del taladro. Controlar estrictamente el tiempo de mezclado según el tipo de resina (normalmente 15-30 segundos).
Paso 6: Tiempo de fraguado
Detener la rotación pero mantener la fuerza de empuje, esperando a que la resina fragüe (normalmente entre 30 segundos y varios minutos). Durante este periodo, está estrictamente prohibido mover o agitar la varilla.
Paso 7: instalacion de perno helicoidal
Retirar la perforadora y el adaptador para colocar pernos helicoidales.
Colocar sucesivamente la arandela esférica y la placa de soporte, y luego enroscar las tuercas para pernos helicoidales.
Utilizar una llave de torque o la perforadora para apretar las tuercas para pernos helicoidales, asegurando que el sistema de soporte del perno helicoidal presione firmemente contra la superficie de la roca y que el torque de pretensado cumpla con los requisitos de diseño.
Paso 8: Verificación de calidad y registro
Verificar el espaciamiento, la longitud de exposición, el torque de pretensado, etc., y realizar pruebas de extracción por muestreo según lo establecido.
5, Empresa
Somos una empresa especializada en el suministro y soluciones de pernos de alta resistencia, siendo un socio confiable en los sectores de minería, construcción, manufactura e infraestructura. Gracias a un estricto control de calidad, un competitivo precio de pernos helicoidales y una eficiente cadena de suministro, nos dedicamos a proporcionar productos de sujeción seguros, confiables y económicos para clientes globales, especialmente en el mercado peruano.
Nuestra línea de productos es diversa y capaz de satisfacer las exigentes demandas de diferentes industrias y aplicaciones: Suministramos pernos helicoidales de todas las especificaciones. Desde el común perno helicoidal 22mm hasta el perno helicoidal 25mm con mayor capacidad de carga, tenemos todo lo necesario.
Seleccionamos rigurosamente aceros de alta calidad, garantizando que las materias primas utilizadas para producir las platinas de carbono para pernos helicoidales posean alta resistencia y excelente tenacidad, asegurando el rendimiento excepcional de cada perno desde su origen.

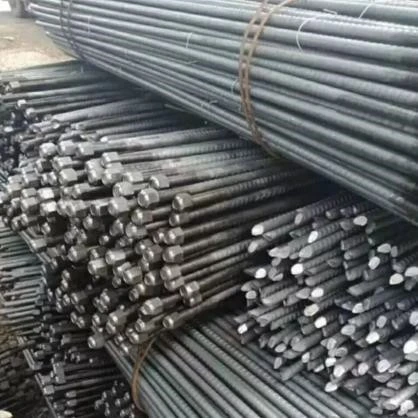

Nuestros productos ya se han utilizado ampliamente en el mercado de perno helicoidal peru, destacándose especialmente en proyectos mineros de perno helicoidal aceros arequipa y proyectos de construcción en pernos helicoidales lima, ganando elogios generalizados de los clientes.
Nuestros pernos de expansion proporcionan una poderosa fuerza de anclaje para sustratos como concreto y piedra, siendo la primera opción en el campo de la instalación en construcción.
Nuestros pernos autoperforantes integran perforación y anclaje en un solo paso,eliminando la necesidad de pretaladrar y mejorando enormemente la eficiencia de construcción en materiales como concreto ligero y estructuras de acero.
Nuestras Ventajas
Calidad Confiable: Desde las platinas de carbono para pernos helicoidales hasta el producto final de perno, implementamos un monitoreo de calidad de todo el proceso, asegurando que los productos cumplan con los estándares internacionales.
Ventaja en Precio: A través de adquisiciones a escala y gestión detallada, ofrecemos un perno helicoidal precio altamente competitivo, creando el máximo valor para nuestros clientes.
Stock Amplio: Especificaciones convencionales como el perno helicoidal 22 mm, perno helicoidal 25 mm y varios tipos de pernos de expansion se mantienen con stock suficiente, garantizando una entrega rápida.
Servicio Localizado: Con años de experiencia en Perú, comprendemos profundamente las necesidades específicas de los mercados de pernos helicoidales aceros arequipa y pernos helicoidales lima, pudiendo ofrecer soporte técnico y logístico oportuno a los usuarios de perno helicoidal peru.
Estamos convencidos de que, a través de nuestros productos de alta calidad y servicios profesionales, podemos sentar una base sólida para el éxito de su proyecto.
